第1

・　特定ガス消費機器の設置工事の監督に関する法律に基づく表示ラベル等により設置時期を調査し、昭和62年10月以後に設置されている場合であって、通商産業大臣の承認を受けた場合には、以下の点検を省略する。

ただし、この場合は、排気筒材料の耐久性を確認する。

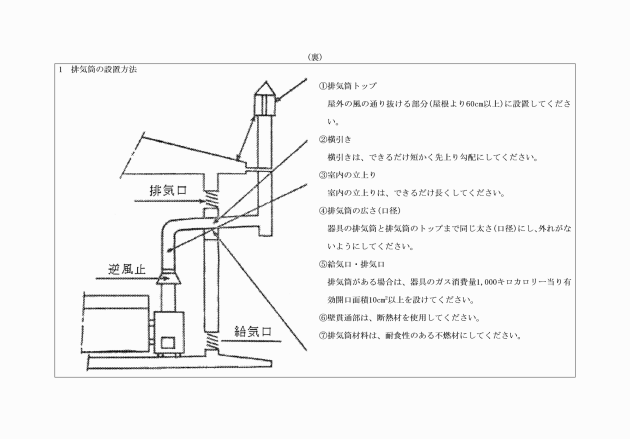

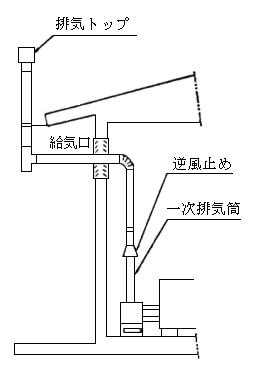

1　ガス湯沸器等に排気筒が設けられていることを目視により確認する。

(2)　目視により次の各項について確認する。

・　排気筒に逆風止めが取り付けられているか、又はガス湯沸器等に逆風止めが取り付けられていること。

・　ガス湯沸器等の設置室と同一室内に逆風止めがあること。

(4)　目視により次の各項について確認する。

(5)

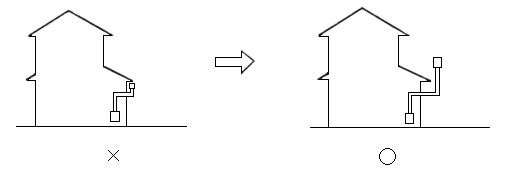

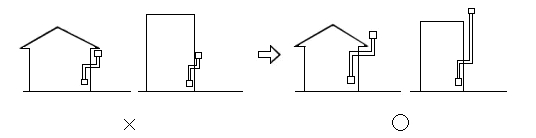

下図を参考に排気筒の先端が、屋上(軒)より上へ出ていることを目視により確認する。

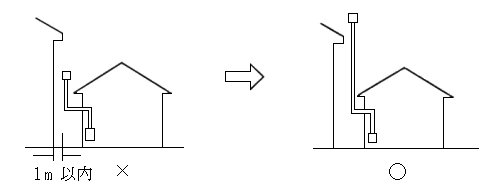

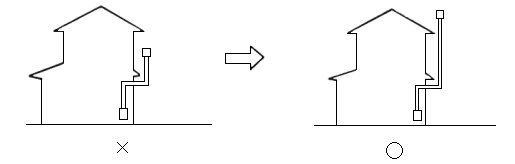

排気筒の先端位置の良い例、悪い例

(6)　排気筒の先端に排気トップが取り付けられているか目視により確認する。

(イ)

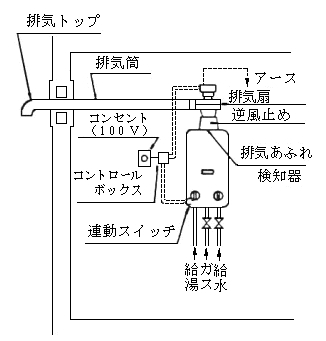

(4)　排気扇停止時にガスの供給を自動的に遮断する装置が設けられていることを目視により確認する。

(ウ)

・　ガスふろがまの設置されている浴室と同一室内に給気口その他給気上有効な開口部があることを目視により確認する。

・　下記の方法により算出した給気口その他給気上有効な開口部の有効面積が、当該排気筒の有効面積以上であることを確認する。

◇　給気口の有効面積の算出方法

給気口面積をものさし等で調べ給気口にガラリ等が設けられている場合には、表1により有効面積を算出する。

表1　給気口の有効面積の換算表

(ガラリ等が設けられている場合)

2　ガス湯沸器等のための排気フードが設けられていることを目視により確認する。

(a)　ガス湯沸器等自体が排気筒を設ける構造となっていないことを目視により確認する。

第2

・　不完全燃焼防止機能の有無を表示マーク等により確認し、機能を有する場合には、以下の点検を省略する。

2

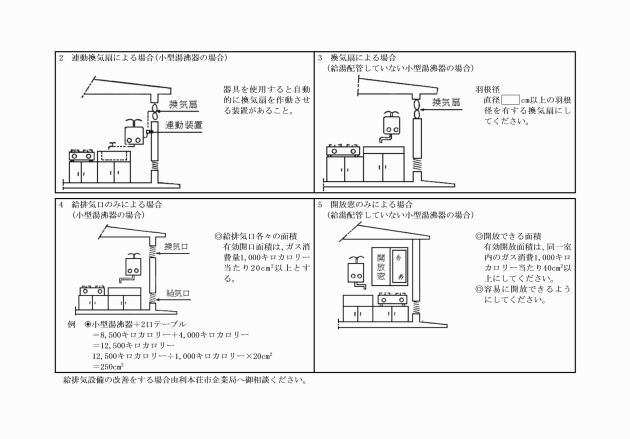

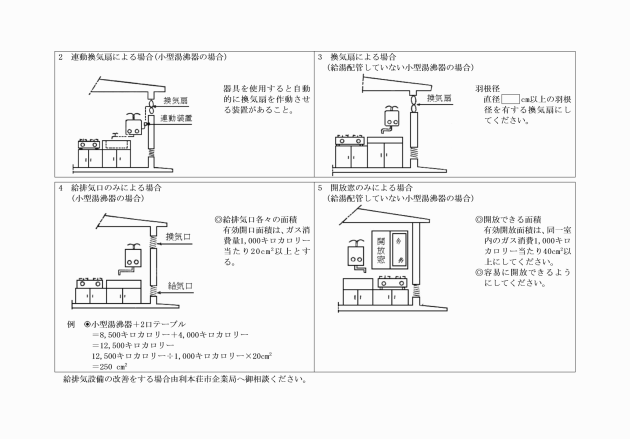

・　ガス湯沸器の設置室と同一室内に換気扇が設けられていることを目視により確認する。

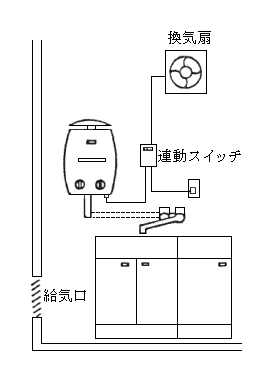

・　換気扇には、ガス湯沸器の使用時に当該換気扇が自動的に作動する装置が設けられていることを目視により確認し、かつ、その装置が正常に作動するか点火試験等により確認する。

(a)

・　換気扇の羽根径を銘板の表示又はものさしその他これに類するもの(以下「ものさし等」という。)により調べる。

・　当該換気扇に係る消費機器のガスの消費量を銘板の表示により確認し、ガスの消費量の合計を求める。この場合において、「当該換気扇に係る消費機器」とは、ガス湯沸器の設置室と同一室内にあるガス消費機器をいう。ただし、排気筒付き及び密閉燃焼式のガス消費機器は、除外するものとする。

(b)　換気扇の上端がガス湯沸器の排気部の最上部より高い位置にあることを目視により確認する。

3

・　ガス湯沸器の設置室と同一室内に換気扇が設けられていることを目視により確認する。

・　換気扇が点検項目欄第2の2(a)から(c)までに掲げる条件に適合するものであることを点検要領欄第2の(a)から(c)までに掲げる要領にしたがって確認する。

・　ガス湯沸器の設置室と同一室内に給気口があることを目視により確認する。この場合において、ふすま・障子等開放的な仕切によって隔てられた室は、隣室とみなさず同一の室とみなす。

(a)　給気口が常時通気性の良い玄関若しくはこれに通ずる廊下等又は直接外気に開放されていることを目視により確認する。この場合において、「通気性の良い玄関」とは、新聞受け、郵便受け等直接外気から空気を供給することが可能な隙間を有するものを設けた玄関をいう。

(b)　下記の方法により算出した給気口の有効面積が、ガス湯沸器のガスの消費量1,000キロカロリー毎時当たり10平方センチメートル以上であることを確認する。この場合において、「ガス湯沸器のガスの消費量」とは、当該ガス湯沸器の銘板に表示されているものをいう。

・　給気口の有効面積の算出方法

・　給気口面積をものさし等で調べ、給気口にガラリ等が設けられている場合には、表1により有効面積を算出し、更に、窓、ドア等の隙間がある場合には、ものさし等でこれらの隙間の長さを調べ、表2によりこれらの隙間の有効面積を算出し、合計する。

表1　給気口の有効面積の換算表

(ガラリ等が設けられている場合)

表2　隙間の換算表

4

・　ガス湯沸器が設置されている室が業務用の厨房等であって、当該ガス湯沸器から発生する排気ガス並びに当該室内の水蒸気、臭気等を換気扇により常時排出している室であることを目視により確認する。

・　換気扇が点検項目欄第2の2(a)から(c)までに掲げる条件に適合するものであることを点検要領欄第2の2(a)から(c)までに掲げる要領に従って確認する。

5

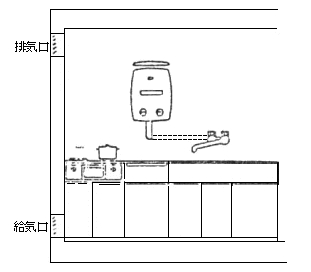

・　ガス湯沸器の設置室と同一室内に給排気口が設けられていることを目視により確認する。この場合において、給気口にあっては、ふすま、障子等開放的な仕切によって隔てられた室は、隣室とみなさず同一の室とみなす。

(a)

・　第2の2(a)に準ずる方法により消費機器のガスの消費量を確認する。

・　給気口及び排気口面積をものさし等で調べ、これらにガラリ等が設けられている場合には、第2の3(b)に準ずる方法によりそれぞれの有効面積を算出する。

・　上記の方法により算出した給気口及び排気口の有効面積が、消費機器のガス消費量1,000キロカロリー毎時当たり、それぞれ20平方センチメートル以上であることを確認する。

(b)　給気口が室の床面からの天井面の高さの1／2より低い位置にあることを目視により確認する。

(c)　排気口の有効開口部の下端がガス湯沸器の排気部より高い位置にあることを目視により確認する。

6

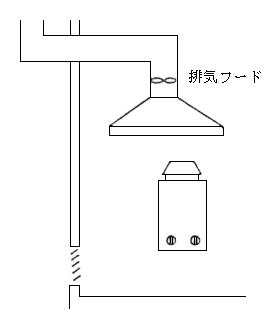

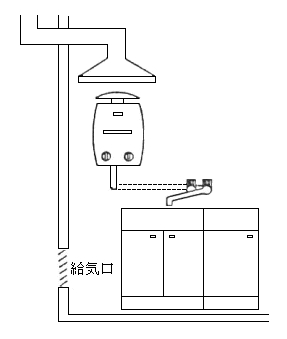

・　ガス湯沸器のための排気フードが設けられていることを目視により確認する。

・　ガス湯沸器の設置室と同一室内に給気口又は窓が設けられていることを目視により確認する。この場合において、ふすま、障子等開放的な仕切によって隔てられた室は、隣室とみなさず同一の室とみなす。

・　給気口が点検項目欄第2の3(a)及び(b)に掲げる条件に適合するものであることを点検要領欄第2の3(a)及び(b)(窓、ドア等の隙間の有効面積は、考慮しないものとする。)に掲げる要領に従って確認する。

(a)　窓が容易に開けられることを確認する。

(b)　窓が外気に面していることを目視により確認する。

(c)　窓の開放できる部分が室の床面からの天井面の高さの1／2より高い位置にあることを目視により確認する。

(d)

・　第2の2(a)に準する方法により消費機器のガス消費量を確認する。

・　窓の開放できる部分の面積が消費機器のガスの消費量1,000キロカロリー毎時当たり40平方センチメートル以上であることを確認する。

第3

・　不完全燃焼防止機能の有無を表示マーク等により確認し、機能を有する場合には、以下の点検を省略する。

2

・　ガス湯沸器の設置室と同一室内に換気扇が設けられていることを目視により確認する。

3

・　ガス湯沸器の設置室と同一室内に給排気口が設けられていることを目視により確認する。この場合において、給気口にあっては、ふすま、障子等開放的な仕切りによって隔てられた室は、隣室とみなさず、同一の室とみなす。

4

・　ガス湯沸器のための排気フードが設けられていることを目視により確認する。

・　ガス湯沸器の設置室と同一室内に給気口が設けられていることを目視により確認する。この場合において、ふすま、障子等開放的な仕切によって隔てられた室は、隣室とみなさず、同一の室とみなす。

5

・　ガス湯沸器の設置室と同一室内に窓が設けられていることを目視により確認する。この場合において、ガス湯沸器のための排気フードがあることを確認した場合に限り、ふすま、障子等開放的な仕切りによって隔てられた室は、隣室とみなさず、同一の室とみなす。

第4

・　通商産業大臣の承認を受けている場合であって、技術上の基準に適合していることを記録、識別マーク等により確認されている場合は、以下の点検を省略する。

1　目視により次の各項について確認する。

・　ガス湯沸器及びガスふろがま本体と給排気部が接続されていること。
